MLX90520 – 22-Bit-Dual-Input-Induktiv-Encoder-Schnittstellen-IC
Der MLX90520 ist ein induktiver Positionssensor mit zwei Eingängen, der zur absoluten Dreh- oder Linearbewegungserfassung verwendet wird. Er eignet sich für Roboter- und Industrieanwendungen, bei denen die gleichzeitige Messung von zwei Positionen erforderlich ist. Die aus den beiden Kanälen gewonnenen Positionsinformationen können direkt an den Ausgang übertragen oder zur Berechnung eines hochauflösenden Vernier-Winkels verwendet werden.
Der MLX90520 dient zur Steuerung eines induktiven Sensorsystems, das aus einer Sendespule, einem oder mehreren Zielen und zwei Sätzen von Empfängerspulen besteht, die jeweils aus drei Empfängerspulen bestehen.
MLX90520 – 22-Bit-Dual-Input-Induktiv-Encoder-Schnittstellen-IC
|
Der MLX90520 ist ein induktiver Positionssensor mit zwei Eingängen, der zur absoluten Dreh- oder Linearbewegungserfassung verwendet wird. Er eignet sich für Roboter- und Industrieanwendungen, bei denen die gleichzeitige Messung von zwei Positionen erforderlich ist. Die aus den beiden Kanälen gewonnenen Positionsinformationen können |
direkt an den Ausgang übertragen oder zur Berechnung eines hochauflösenden Vernier-Winkels verwendet werden. Der MLX90520 dient zur Steuerung eines induktiven Sensorsystems, das aus einer Sendespule, einem oder mehreren Zielen und zwei Sätzen von Empfängerspulen besteht, die jeweils aus drei Empfängerspulen bestehen. |
Merkmale und Vorteile des MLX90520
- Synchronisierte Auslesung von zwei Eingangskanälen
- 22-Bit-Auflösung mit integrierter Vernier-Winkelberechnung
- Hohe Genauigkeit
- maximaler Fehler +/-0,36 °elektrisch für jeden induktiven Kanal
- Unempfindlich gegenüber magnetischen Streufeldern (ISO 11452-8)
- 16-Punkt-programmierbare Linearisierungskennlinie pro Eingangskanal
- < 1 µs Latenzzeit dank integrierter Laufzeitkompensation
- On-Chip-Signalverarbeitung für verbesserte Genauigkeit und ausgezeichnetes dynamisches Verhalten
- Ausgangsschnittstelle SPI oder SSI mit großer Flexibilität beim Frame-Inhalt
- Umgebungstemperaturbereich von -40 °C bis 125 °C
- RoHS-konformes Gehäuse TSSOP-16 (GO)
- Erleichtert die Einhaltung von Sicherheitsstandards bis SIL 2
Anwendungsbeispiele:

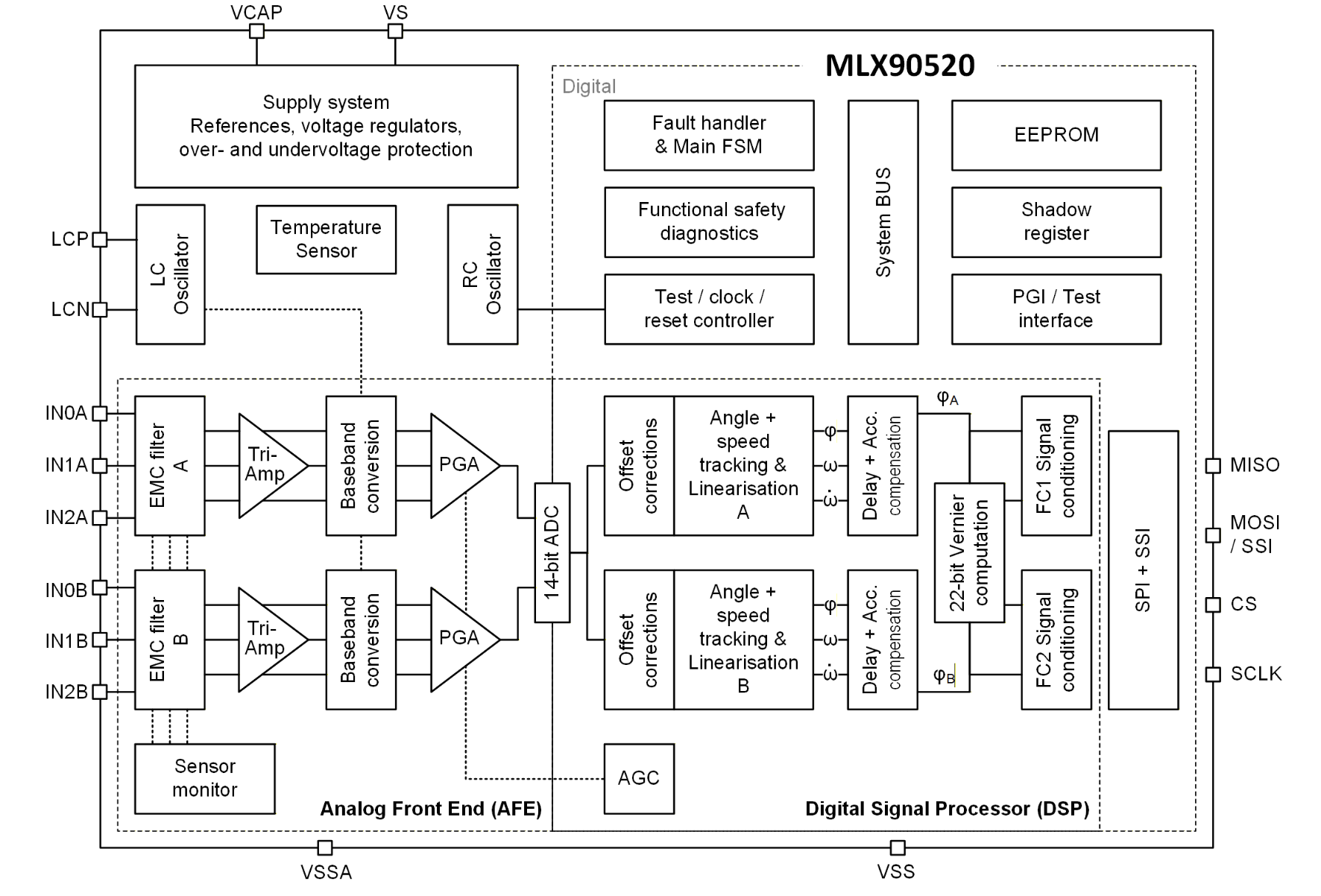

Der integrierte LC-Oszillator erzeugt zusammen mit der Sendespule ein elektromagnetisches Feld. Dieses elektromagnetische Feld induziert über das/die Zielobjekt(e) winkelabhängige Spannungen in den Empfangsspulen. Diese Signale werden von den internen DSP-Einheiten des MLX90520 entsprechend der Gerätekonfiguration erfasst und verarbeitet.
Der MLX90520 bietet mehrere Ausgabemodi. Ein SPI-Protokoll ermöglicht eine schnelle, geschützte Datenübertragung und Geräteprogrammierung. Der SSI ermöglicht eine schnelle Datenausgabe mit einer 2-Draht-Verbindung.
Anwendungsbeispiele:
- Hochauflösender Drehsensor
- Hochauflösender Linearsensor
